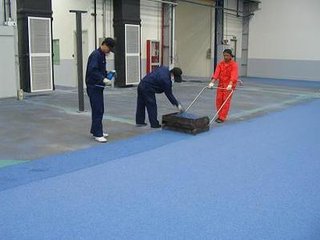

环氧地坪彩砂（各种颜色均可定制）13400211588

　　环氧彩砂地坪参考配方：

　　1.环氧树脂的选择

　　首先,环氧树脂要求能够在常温下成膜,并且涂料要求具有高粘接力、较强的机械强度、抗化学药品性和良好的电气性;其次,采用透明的无溶剂、低黏度的环氧树脂,使彩砂的色彩能充分表现出来,增加质感和美感,以保证地坪的优异性能和环保要求;第三,根据施工工艺性要求,环氧树脂必须是低黏度的,一方面,在混合砂浆阶段,低黏度可以使环氧树脂和彩砂更容易混合均匀,使树脂砂浆不互相粘合而易于铺装;另一方面,在涂料成膜过程中,低黏度可以使彩砂更容易沉淀到涂膜下层的,并且低黏度更易于消泡和利于流平。最终选用了E-51。

　　2.固化剂的选择

　　固化剂的选择原则上应该选用2种或多种固化剂进行复配,以达到所需要的镜面效果,一般来说,复配固化剂中应该含有抗水斑与抗白化的成分,同时固化速度相对较快的与较慢的固化剂复配以调节固化速度。最终选用了复配的改性脂环胺固化剂。

　　3助剂的选择

　　彩砂材料对于涂膜的要求很高,特别是厚膜的条件下,即使涂膜在有限的时间内充分流平,但又要求厚膜中的气泡迅速排出而膜表面不留下任何缺陷,因此,流平消泡剂等助剂的选择及用量是极为关键的因素。一方面通过加入各类助剂,降低涂膜成膜时的表面张力,有利于涂膜的流平和消泡;另一方面又要防止这类助剂过多地加入会引起不相容物,对树脂、稀释剂及填料间的粘接产生不利影响;另外,各类助剂的加入对涂膜的透明性必须不会产生负面影响。

　　4活性稀释剂的选择

　　国外的自流平涂料一般采用C12～C14缩水甘油醚、丙烯酸酯缩水甘油醚,能提供较好的镜面效果。而目前大多数国内厂家采用BGE等缩水甘油醚,由于BGE材料的表面张力大,造成流平性不佳;同时BGE材料的蒸汽压较高,较易挥发,在影响表面效果的同时,又不利于环保。故产品选用AGE作为活性稀释剂。

　　5彩砂

　　彩砂环氧地坪中的彩砂是指彩色石英砂,可赋予地坪多姿的色彩美感。应选择高品质彩色石英砂,其色泽、颗粒圆度、粒度配比及耐化学性等指标均与国外产品相当,质量稳定可靠,价格较低。石英砂应是圆型或球形颗粒状的,便于在施工过程中颗粒间自由滑动,从而使砂粒能够尽量“最紧密堆积”,使环氧彩砂层充分密实,可以节省面层的树脂用量,降低成本,并且保证地坪优异的抗重压性和耐磨性。宜采用经过磨圆处理的浑圆型颗粒状彩色石英砂,粒度范围在0.3～3mm。
